性能压测监控环境搭建

几个关键地址

  1. 包下载地址:官网下载地址

监控服务部署

下载上述的监控服务包,并解压,可以得到如下文件:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
root@su-007:~/tools/prometheus-2.13.1.linux-amd64# ll
total 136300
drwxr-xr-x 5 3434 3434 4096 Nov 22 09:35 ./
drwxr-xr-x 5 root root 4096 Nov 6 18:29 ../
drwxr-xr-x 2 3434 3434 4096 Oct 17 23:09 console_libraries/
drwxr-xr-x 2 3434 3434 4096 Oct 17 23:09 consoles/
drwxr-xr-x 24 root root 4096 Nov 23 23:00 data/
-rw-r--r-- 1 3434 3434 11357 Oct 17 23:09 LICENSE
-rw-r--r-- 1 root root 169283 Nov 23 23:00 nohup.log
-rw-r--r-- 1 3434 3434 2770 Oct 17 23:09 NOTICE
-rwxr-xr-x 1 3434 3434 78646149 Oct 17 21:17 prometheus*
-rw-r--r-- 1 3434 3434 1531 Nov 22 09:35 prometheus.yml
-rwxr-xr-x 1 3434 3434 47209942 Oct 17 21:18 promtool*
-rwxr-xr-x 1 3434 3434 13493572 Oct 17 21:19 tsdb*

其中prometheus*为服务启动脚本文件,prometheus.yml为普罗米修斯监控系统的配置文件

全量配置如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
# my global config
global:
scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
# scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
alertmanagers:
- static_configs:
- targets:
# - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
# - "first_rules.yml"
# - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
# The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
- job_name: 'prometheus'
# metrics_path defaults to '/metrics'
# scheme defaults to 'http'.
static_configs:
- targets: ['10.10.10.10:9090']

- job_name: "mysql"
static_configs:
- targets: ["10.10.10.11:9104"]

- job_name: "node"
static_configs:
- targets: ["10.10.10.10:9100","10.10.10.11:9100","10.10.10.12:9100"]

- job_name: 'java'
scrape_interval: 30s
static_configs:
- targets:
- '10.10.10.11:2031'
- '10.10.10.11:2032'
- '10.10.10.11:2035'
- '10.10.10.12:52031'
- '10.10.10.12:52032'
- '10.10.10.12:52035'

其中主要使用了几个模块的监控,没有会用报警,有需要的话,可以自己尝试。
几个模块的定义介绍:
- job_name: 'prometheus':是监控程序本身,用于监控检测被监控系统是否正确连接,默认端口9090
- job_name: "mysql":监控mysql服务器的情况,默认端口9104
- job_name: "node":监控服务器状态,默认端口9100
- job_name: 'java':JVM监控,这里的端口是自己在启动tomcat应用服务时,在启动脚本中自己定义的端口号
这里的job_name都是可以自己定义,主要用来区分几个监控模块

配置好配置文件后,就可以启动监控服务了

1
nohup ./prometheus >> ./nohup.log 2>&1 &

启动脚本,设置后台运行,并把运行日志写进nohup.log文件中

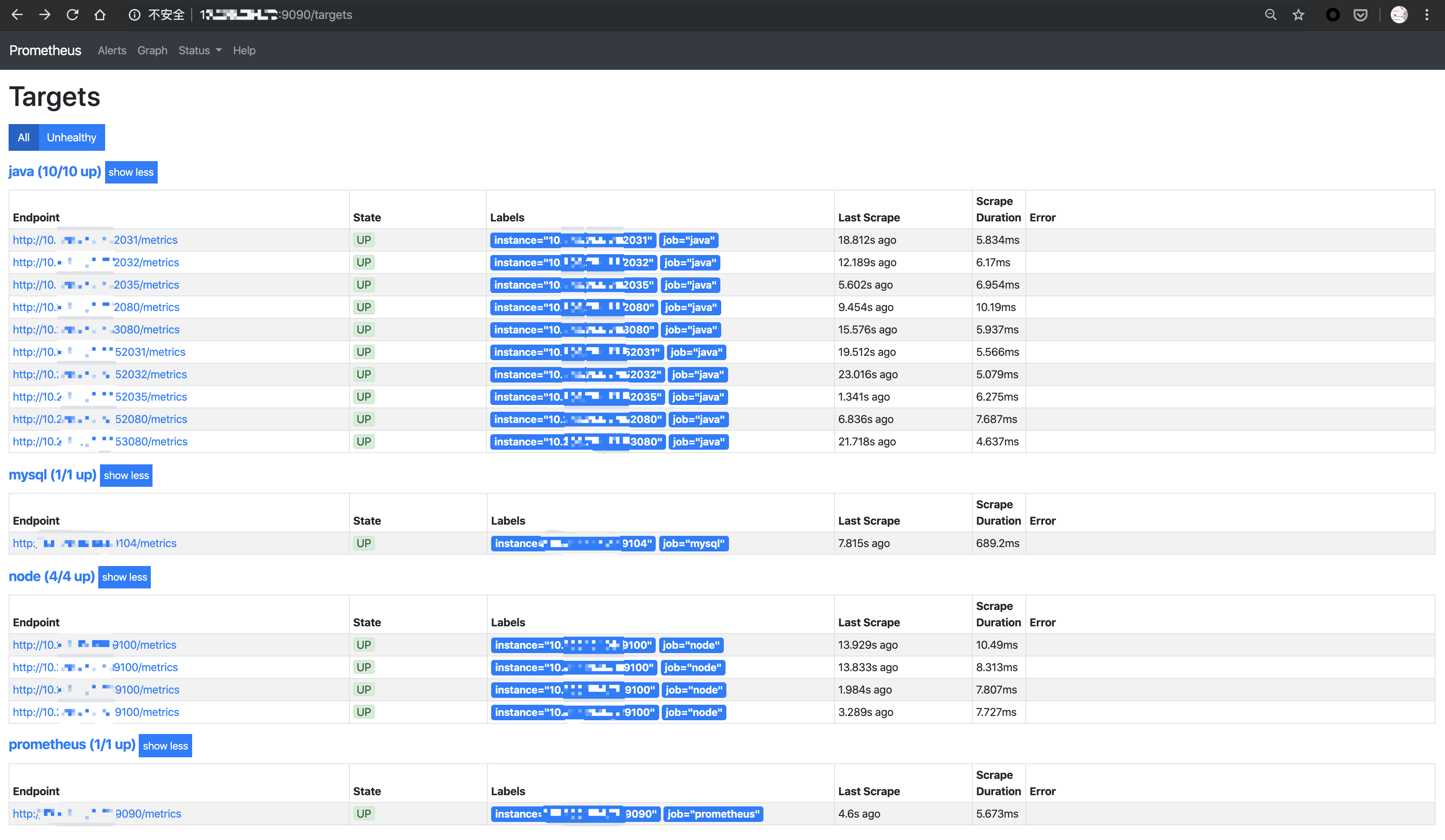

启动后,就可以在浏览器中访问10.10.10.10:9090/targets查看各个节点的状态了,确保StateUP,不然就可能有问题,需要排查了

服务器监控部署

下载上述的服务器监控服务包,并解压,可以得到如下文件:

1
2
3
4
5
6
7
8
root@su-007:~/tools/node_exporter-0.18.1.linux-amd64# ll
total 16512
drwxr-xr-x 2 3434 3434 4096 Nov 5 14:53 ./
drwxr-xr-x 5 root root 4096 Nov 6 18:29 ../
-rw-r--r-- 1 3434 3434 11357 Jun 5 00:50 LICENSE
-rwxr-xr-x 1 3434 3434 16878582 Jun 5 00:41 node_exporter*
-rw-r--r-- 1 root root 3439 Nov 5 14:53 nohup.log
-rw-r--r-- 1 3434 3434 463 Jun 5 00:50 NOTICE

这里面东西很简单,它不需要配置文件,只有一个关键的node_exporter*启动脚本文件,直接启动脚本就OK

1
nohup ./node_exporter >> ./nohup.log 2>&1 &

在浏览器访问10.10.10.10:9100/metrics,可以看到监控数据,就说明服务启动成功了

MySQL监控部署

下载上述的MySQL监控服务包,并解压,可以得到如下文件:

1
2
3
4
5
6
7
8
9
root@test-01:~/tools/mysqld_exporter-0.12.1.linux-amd64$ ll
total 14500
drwxr-xr-x 2 root root 4096 Nov 6 17:43 ./
drwxrwxr-x 15 root root 4096 Nov 6 18:02 ../
-rw-r--r-- 1 root root 11325 Jul 29 20:47 LICENSE
-rw-rw-r-- 1 root root 51 Nov 6 17:38 .my.cnf
-rwxr-xr-x 1 root root 14813452 Jul 29 20:36 mysqld_exporter*
-rw-rw-r-- 1 root root 529 Nov 6 16:58 nohup.log
-rw-r--r-- 1 root root 65 Jul 29 20:47 NOTICE

默认只有一个mysqld_exporter*启动脚本文件。
mysqld_exporter需要连接到Mysql,所以需要Mysql的权限,我们先为它创建用户并赋予所需的权限。
命令行登录mysql,执行如下命令:

1
2
mysql> GRANT REPLICATION CLIENT,PROCESS ON *.* TO 'mysql_monitor'@'localhost' identified by 'mysql_monitor';
mysql> GRANT SELECT ON *.* TO 'mysql_monitor'@'localhost';

创建mysqld_exporter执行的配置文件.my.cnf,写入如下内容:

1
2
3
[client]
user=mysql_monitor
password=mysql_monitor

启动监控服务并调用脚本文件:

1
nohup ./mysqld_exporter --config.my-cnf=./.my.cnf >> ./nohup.log 2>&1 &

在浏览器访问10.10.10.11:9104/metrics,可以看到监控数据,就说明服务启动成功了

JVM监控部署

下载上述的jar文件,创建配置文件jmx_exporter.yml
配置文件内容如下:

1
2
3
4
5
6
7
8
9
#---    # ---前的#要去掉
lowercaseOutputLabelNames: true
lowercaseOutputName: true
whitelistObjectNames: ["java.lang:type=OperatingSystem"]
rules:
- pattern: 'java.lang<type=OperatingSystem><>((?!process_cpu_time)\w+):'
name: os_$1
type: GAUGE
attrNameSnakeCase: true

在启动tomcat的脚本中,添加参数-javaagent:/home/souche/tools/JMX/jmx_prometheus_javaagent-0.12.0.jar=3080:/home/souche/tools/JMX/jmx_exporter.yml
在启动脚本中:

1
CATALINA_OPTS="-Xms2g -Xmx2g -javaagent:/home/shadow/tools/JMX/jmx_prometheus_javaagent-0.12.0.jar=3080:/home/shadow/tools/JMX/jmx_exporter.yml"

这里定义的3080端口,既是prometheus监控服务获取JVM参数的端口
还有一点需要注意的是:jmx_prometheus_javaagent-0.12.0.jarjmx_exporter.yml存放的位置必须和tomcat的位置在同一用户下,不然可能会出现因为权限问题,无法调用的情况。
在浏览器访问10.10.10.11:3080/metrics,可以看到监控数据,就说明服务启动成功了

Grafana各个监控面板配置

每个不同类型的监控,需要有不同类型的面板,这里不自己配置面板,而是从外部导入,官方Dashboards平台

  1. 服务器监控面板:选择主机基础监控(cpu,内存,磁盘,网络)ID9276
  2. MySQL监控面板:选择MySQL OverviewID7362
  3. JVM监控面板:选择JMX OverviewID3457
